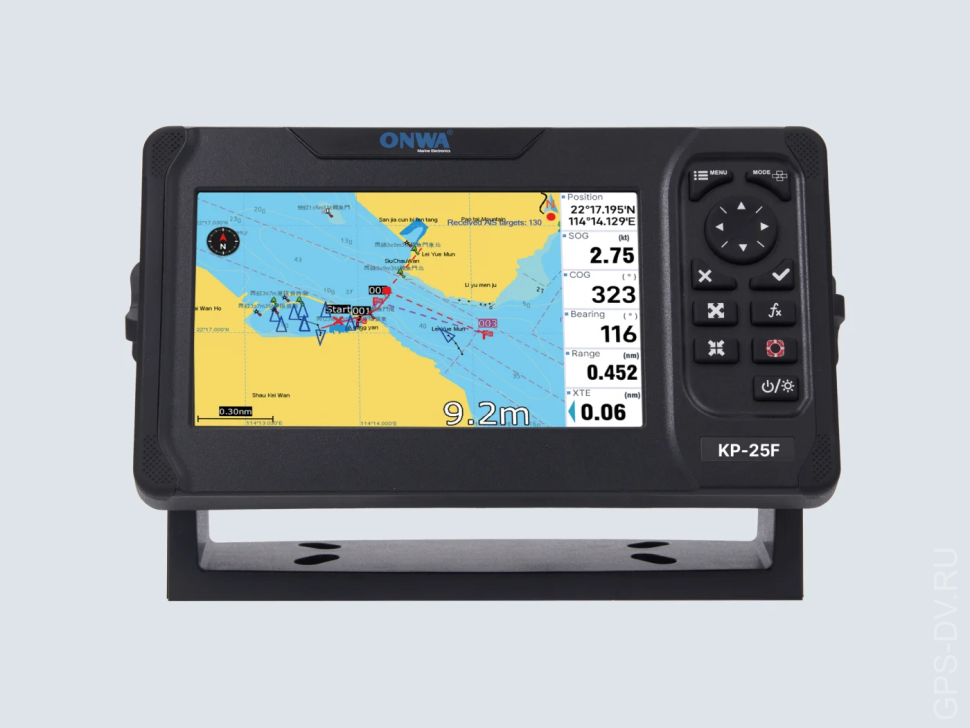

Картплоттер эхолот KP-25F с экраном 5" c датчиком на транец (аналог Garmin Echomap 52cv)

5-ти дюймовый картплоттер с эхолотом 50/200 кГц. Дисплей защищён от попадания влаги по стандарту IPX6. Совместим с картами C-MAP NT MAX, Navionics+, К-Chart

Карта C-MAP NT MAX Local (от Кореи до Пластун) при покупке с прибором - скидка! В наличии карты акваторий: Камчатка, Курилы, Сахалин, Магадан, Чукотка!



KTD-520_TM Датчик для
крепления на транце

Технические характеристики

Характеристики плоттера

Путевые точки/значки
12 000 пользовательских путевых точек с именем, символом,
3 системные путевые точки: MOB, Старт, курсор
10 близких путевых точек

Маршруты
30 маршрутов с путевыми точками по 170 точек каждый,
а также режимы MOB и Track Navigation или Goto Track.

Отслеживает
автоматический журнал отслеживания на 16 000 точек;
10 сохраненных треков (до 16 000 точек трека каждый)
позволяют проследить свой путь в обоих направлениях.

Сигналы тревоги
XTE, сопротивление якоря, прибытие, скорость, напряжение, близость путевой точки,
сигнал тревоги таймера и AIS (CPA и TCPA).

Нарисовать
1000 отметок рисунка; 2000 линий рисования (по 40 очков каждая);
1000 названий мест для рисования; 8 цветов для рисования

Pallete
Normal
Дневной свет, подверженный солнечному свету
Ночь в темноте
Цвета бумажных диаграмм NOAA

Приливы
Встроенные данные о приливах по всему миру

Формат позиции
Широта/Долгота

Базовая карта
мира

Внешняя карта
, совместимая с K-Chart 2.0, K-Chart 3.0, C-Map Max и Navionics+

Хранение пользовательских данных
Внутреннее резервное копирование пользовательских настроек или внешняя SD-карта

Интервал графика
: от 5 секунд до 60 минут или от 0,01 до 10 морских миль.

Масштаб построения графиков
от 0,001 до 700 нм

Отображение целей АИС
700

Отслеживание целей AIS:
10 треков, сохраненных вручную (по 300 точек каждый)

Обмен сообщениями AIS
между ONWA AIS и ONWA AIS

Перспективный вид
Вкл./Выкл. (доступно только для C-Map)

Небесное
Восход/Закат Восход Луны/Закат Луны

Характеристики GPS-приемника

Приемник
GNSS-приемник с 50 параллельными каналами непрерывно отслеживает и
использует до 50 спутников для расчета и обновления вашего местоположения.

Время сбора данных
Холодный старт: 29 секунд
Горячий старт: 1 секунда

Частота обновления
1 секунда

Точность
положения: 3 метра (95%) без S/A.
Скорость: 0,1 метра/сек без S/A.

Поддерживается SBAS

ГНСС
GPS+ Бэйдоу+ Галилео+ Глонасс

Динамика
Высота: 18 000 м
Скорость: 515 м/с

База данных
WGS 84 и определяется пользователем

Антенна
GPS-антенна

GPS-интерфейс (NMEA0183)

GPS-данные
: вход/выход RS422, NMEA 0183 V3.01 и V4.11.

Автоматическое сканирование скорости входного сигнала GPS
(4800, 9600, 19200 и 38400)

Выходная скорость передачи данных GPS:
4800, 9600, 19200 и 38400.

Интерфейс АИС (NMEA1083)

Выход данных AIS
RS232 VDO, VDM, GGA, GSA, GSV и RMC

Выходная скорость AIS
38 400 бод

Характеристики эхолота

Цвет эха
16 цветов (включая цвет фона) в зависимости от интенсивности эха. Цвет фона можно выбрать из синего, светло-голубого, белого и черного цветов.

Базовый диапазон
метров 5/10/20/40/80/150/200/300/600/1000
футов 15/30/60/120/200/400/600/1000/2000/3000
саженей 3/5/10/20 /40/80/150/300/600
*Основные диапазоны можно изменить в системном меню.

Сдвиг диапазона
До 1000 метров (3000 футов 600 саженей)

Диапазон масштабирования
: 2,3,4 и 6 диапазонов

Диапазон расширения нижнего замка
5/10 метров, 10/20 футов, 2/5 саженей

Автоматический режим
Автоматическая регулировка диапазона и усиления

Режим отображения
Высокочастотный (200K), Низкочастотный (50K), двойной (200K и 50K 1/2 дисплея на каждом),
масштабирование (200K и 50K) и A-scope Display

Масштабирование Отображение
маркера Масштабирование, нижнее масштабирование и расширение с нижней блокировкой

Отображение строк ускоренной скорости
/передачи: стоп-кадр, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1,8/1 и 10/1.

Частота передачи
50 и 200 кГц (передается попеременно)

Выходная мощность
600 Вт

Длина импульса/скорость передачи

Подавитель помех
Отклоняет нежелательные сигналы путем сравнения силы последнего и настоящего эхо-сигналов.

Сигнализация: сигнализация
о рыбе и дне,
сигнализация о температуре (требуется датчик)

Поддерживается предложение NMEA0183

ВХОД
(скорость автоматического сканирования)
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT
VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW
TLL, TTM, VDO, VDM, GNS, MTA
RMA, DBT , DPT, MWV, BWC, XTE, ZDL, WPL, AAM,
APB, BOD, RMB, DSC, MDA, RPM, XDR

ВЫХОДНАЯ
Скорость передачи данных: по выбору: 4800, 9600, 19200, 38400
GGA, GLL, RMC, GSA, GSV, AAM, APA
APB, BOD, BWC, BWR, DBT, DPT, HDT
MTW, RMB, TLL, VTG, WPL, XTE, ZDA
ЗТГ, ЗДЛ, МВД, ВПВ, ВВР, ВВТ

ВЫХОД для автопилота
APA, APB, BOD, XTE

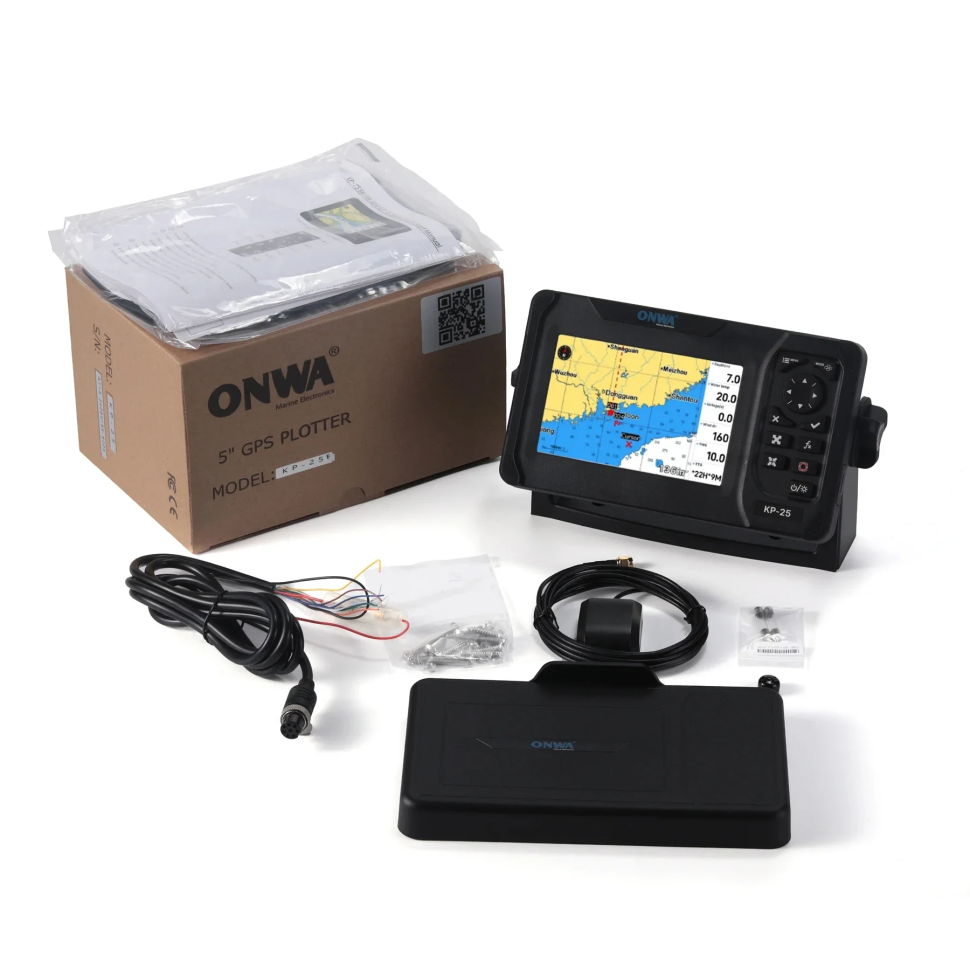

Базовая комплектация картплоттера с функцией эхолота

- Дисплей — 1 шт.

- Датчик эхолота — 1 шт.

- Монтажный кронштейн — 1шт.

- Антенна GPS с разъемом и кабелем 4 м (разъем SMA)
